购买刀具前,应该做好哪些功课?太实用了车刀类
无论选什么刀具一定要了解的是:
加工的材质是什么?用什么机床加工?精加工还是粗加工?有无图纸要求?压紧方式是什么?刀方多少?刀片型号?
一、外圆车刀:
要求刀具的主偏角为多少度?有没有图纸要求?加工的材料是什么?有没有硬度要求?
二、内孔车刀:
直径多大?孔深多少?机床刀套内径多大?内孔有没有干涉?
三、切槽刀:
要切深多少?槽宽多少?是端面槽\外圆槽还是内孔槽刀?加工直径是多少?(端面槽刀专问)
四、切断刀:
切多大的直径?要求槽宽多少?
五、螺纹车刀:
螺纹车刀正反手?车外螺纹还是内螺纹?公制还是英制?螺距是多少?
刀夹类
铣刀类:(以加工中心为例)
刀具与机床的连接方式是什么?BT\NT\CAT\ISO\R8\DINE\HSK\MT
1.装夹钻头类:
要弹性夹头类还是三爪定心类?装多大的刀具?ER多少?
锥柄类的几号的柄?长度是多少?
2.装夹铣刀类:
要求装夹的铣刀是多大的?要强力\还是标准的还是高速型的?
锥柄类几号的柄?螺纹孔是多大?
3.装夹丝攻类:
要求刚性攻丝还是柔性攻丝?多大的丝锥?
4.装夹面铣刀盘类:
刀盘的直径是多大?刀盘的内接圆多大?公制还是英制的孔?有没有长度要求?
5.镗孔刀:
a.粗镗刀
要模块式的还是一体式的?要求加工的范围是多大?加工的长度?是否要求加接长杆?
b.精镗刀
要模块式的还是一体式的?加工的精度为多少?加工的长度为多少?是否要求加接长杆而增大加工范围?
6.对刀仪:
要表式或数显,还是投影的?测量的范围多大?测量精度是多少?
刀具类
一.铣刀:
1.整体式铣刀
立铣刀要的是高速钢还是硬质合金?加工的硬度为多少?长度要求少?多少刃?球头的还是平头的?柄部是多少度?螺纹为多少?什么样的涂层? 螺旋升角多少度?
2.刀片式铣刀
1)心轴类铣刀
要求直径多大?刀片的角度有无要求?要多长的加工长度?
2)刀盘类;
多大的直径?要求刀片的角度是多少?精加工还是粗加工?有无要求刀具清角?
二.钻头:
1)直柄钻头
要求钻头是高速刚还是硬质合金?加工直径是多大?加工的深度是多少?刃部有无要求?
2)锥柄钻头
刀具的原有刀套是几号的?加工直径是多大?要求加工深度是多少?刃部有无要求?
三.丝攻类:
1)螺旋丝攻
要左旋的还是右旋的丝攻?要求螺纹尺寸多大?是公制还是英制的?加工精度是几级的?加工的材质是什么?柄部哪国的标准?
2)直槽丝攻
加工的材质是什么?是手攻还是机攻?
四.倒角刀:
要求倒角的范围是多大?角度是多少度?
五.铰刀:
1)直柄铰刀
加工的深度是多少?加工的精度是多少?加工的直径是多大?
2)锥柄铰刀
原有的锥套是几号的?加工的深度是多少?加工的精度是多少?加工的直径是多大?





龙门式测量机




精度和效率的结合
DEA 推出的ALPHA 系列,是经济有效的中大型龙门式测量机,把高效率、高精度与良好的操作可靠性有效地结合在一起,并大大减少了维修量。
配置各种开关式测头、模拟测头、旋转测头、自动测头更换架、非接触式测头,使得ALPHA 测量机能够满足大型工件的高精度检测和大型模具的表面扫描。

ALPHA测量机具有龙门结构,对于行程Y=3300 mm时有四根立柱,而Y=5000 mm时有六根立柱。龙门式结构便于工件安装,检测和观察。龙门式结构实现运动部件小惯性,同时保持结构的大刚性。

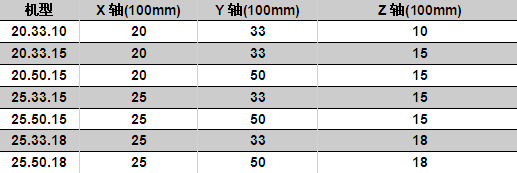

Alpha Status的行程范围:

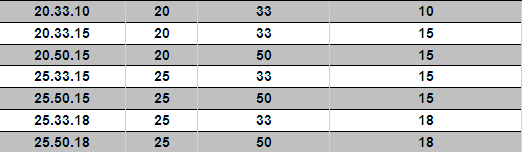

Alpha Image的行程范围:

产品特性:
ALPHA测量机具备两种版本:ALPHA Status,标准配置的龙门式测量机,完成各种大尺寸和中等尺寸部件的精密测量;ALPHA image,是其高精度版本。
•  Alpha staus 技术优势:
- 运动部件铝合金构造:具有更大的刚性重量比。
- Y向横梁采用获得专利的“斜桥技术”,具有很高的刚性
- 高分辨力AURODUR镀金金属光栅,在长度方向上自由膨胀,并经过官方认证
- 各轴采用直流伺服电机驱动
- 先进的21项参数几何误差补偿
- 可滤油和滤水的空气过滤器
•  Alpha image技术优势:
- 双读数头/双光栅
- 高分辨率读数头(0.1微米)
- 高刚性大截面陶瓷Z轴
- Y向横梁采用获得专利的“斜桥技术”,具有很高的刚性
- 高分辨力AURODUR镀金金属光栅,在长度方向上自由膨胀,并经过正式认证
- 各轴采用直流伺服电机驱动
- 先进的21项参数几何误差补偿
- 可滤油和滤水的空气过滤器
